Vận chuyển kiểu tương tác loãng ( áp thấp - tốc độ cao )

1. Miêu tả hệ thống

Vận chuyển khí nén kiểu tương tác loãng được chia thành : Hệ thống vận chuyển khí nén chân không áp suất âm dạng VS , hệ thống vận chuyển khí nén kiểu tương tác loãng áp suất dương dạng AL
Vận chuyển kiểu tương tác loãng là lợi dụng máy gió hoặc máy bơm chân không sản sinh dòng khí lưu tại ống dẫn , sử dụng áp lực tích cực hoặc tiêu cực và ở tốc độ cao hơn để đẩy hoặc kéo các dòng nguyên liệu trong các đường ống , cho nên vận chuyển các vật liệu tới các thiết bị tương ứng . Do đó phương thức vận chuyển này được gọi là hệ thống áp thấp - tốc độ cao , nó có tỉ lệ không khí khá thấp ( tỉ lệ khí nguyên liệu thông thường m=0.1~20 , áp lực p=0.01~0.1MPa hoặc là độ chân không p= -0.01~ -0.06MPa , tốc độ v=5~30m/s được quy thành hệ thống áp thấp - tốc độ cao . )
Tốc độ ban đầu của hệ thống chỉ nằm ở khoảng tốc độ khởi động 10m/s , tốc độ của đoạn đuôi đạt được khoảng 22m/s , do đó tốc độ khí lưu khá cao . Áp lực thông thường của đoạn đầu đường ống vận chuyển thấp hơn 0.1MPa , đoạn đuôi và khí nén lớn gần như giống nhau . Chất môi giới của vận chuyển kiểu tương tác loãng thường được sử dụng là không khí và khí nito ,động lực thường được cung cấp bởi máy bơm chân không hoặc máy thổi khí . Khi máy thổi khí và máy bơm chân không vận chuyển kiểu tương tác loãng , các vật liệu trong ống dẫn nằm trong trạng thái trôi nổi ,cự ly vận chuyển có thể dài đến 100m
Được cấu tạo chủ yếu bởi buồng trộn , đầu hút , van nạp nguyên liệu dạng ngôi sao , máy tạo gió lốc phân ly , máy hút bụi , máy thổi khí , tủ kiểm soát điện

Hệ vận chuyển khí nén chân không áp suất âm dạng VS ( Vacuum Suck )
Nguyên lý
Chủ yếu là lợi dụng máy thổi khí dạng chân không ( hoặc máy bơm chân không ) sản sinh chân không trong ống dẫn kín , thấp hơn so với lưu lượng không khí trong khí quyển xung quanh , thông qua miệng hút để nhập nguyên liệu ( hoặc là van nạp nguyên liệu kiểu ngôi sao và đơn vị gia tốc trộn ) , và sau đó trộn với không khí , dọc theo ống truyền vậ liệu hút truyền tới thiết bị gió lốc phân ly để tiến hành tách khí chất rắn , thực hiện vận chuyển vật liệu từ nhiều điểm như từ nơi thấp hoặc nơi bao bì lẻ hướng đến 1 điểm hoặc nhiều điểm của những nơi trên cao . D(ặc điểm của nó là vật liệu không bị lộ ra ngoài , không sản sinh vấn đề về môi trường , thiết bị cung cấp vật liệu tương đối đơn giản

Đặc điểm hệt thống

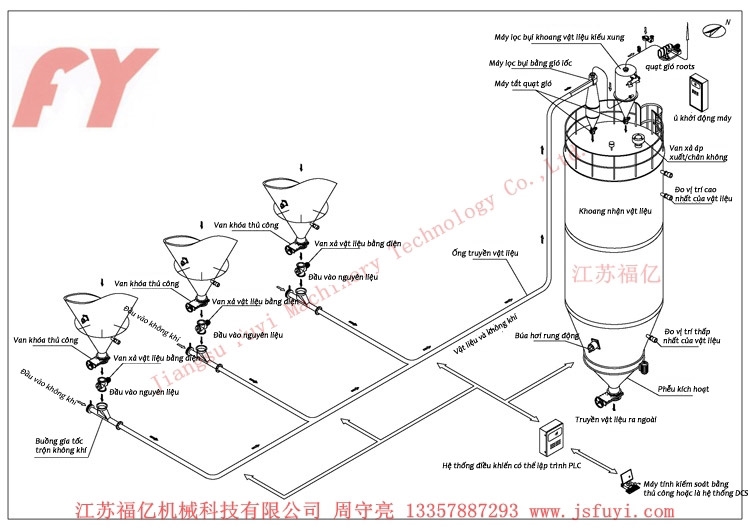

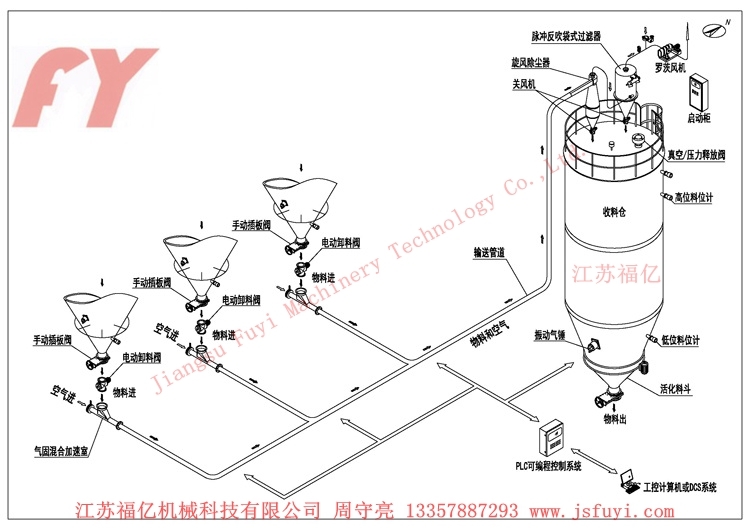

2. Sơ đồ hệ thống quy trình công nghệ

Hệ thống vận chuyển khí nén kiểu tương tác loãng áp suất dương dạng AL

Còn được gọi là hệ thống vận chuyển khí nén của máy xoay chuyển cung cấp nguyên liệu dạng AL

Nguyên lý

Đó là khi cao hơn so với trạng thái áp suất không khí môi trường xung quanh , không khí nén ( hoặc khí nito ) được thổi vào ống dẫn , hình thành khí vật liệu hỗn hợp tại buồng trộn gia tốc , vật liệu thông qua một ống dẫn đến các thiết bị tương ứng , hoàn thành quá trình vận chuyển . Đặc điểm của nó là lượng vận chuyển lớn , khoảng cách dài , tốc độ chảy khá thấp , ổn định . Ảnh hưởng đến vật liệu khá ít . Và những khí được lọc ra sau đó sẽ được trực tiếp thải vào bầu khí quyển , gia tăng tuổi thọ sử dụng của máy thổi khí

Đặc điểm hệ thống
（1）Sử dụng máy xoay chuyển cung cấp nguyên liệu và máy quạt gió kết hợp để thực hiện việc vận chuyển tương tác loạng áp suất dương
（2）Hệ thống đơn giản

3.Trường hợp sử dụng
（1）Có yêu cầu về vận chuyển liên tục
（2）Khoảng cách vận chuyển ngắn
（3）Có thể thực hiện việc vận chuyển từ 1 điểm đến nhiều điểm

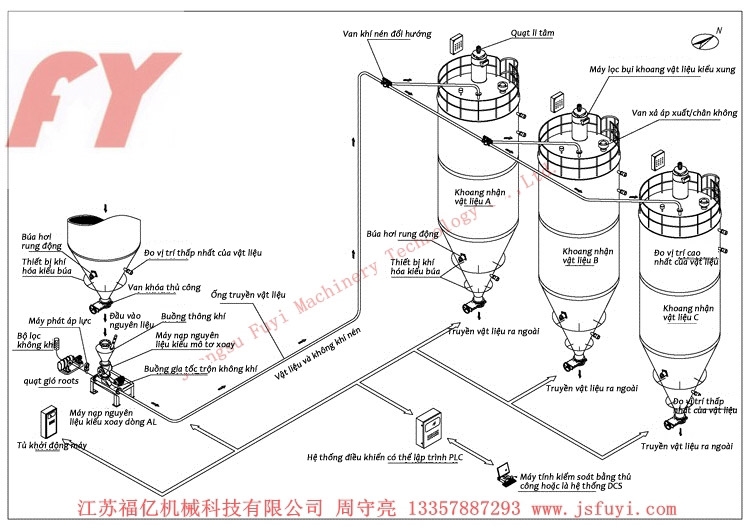

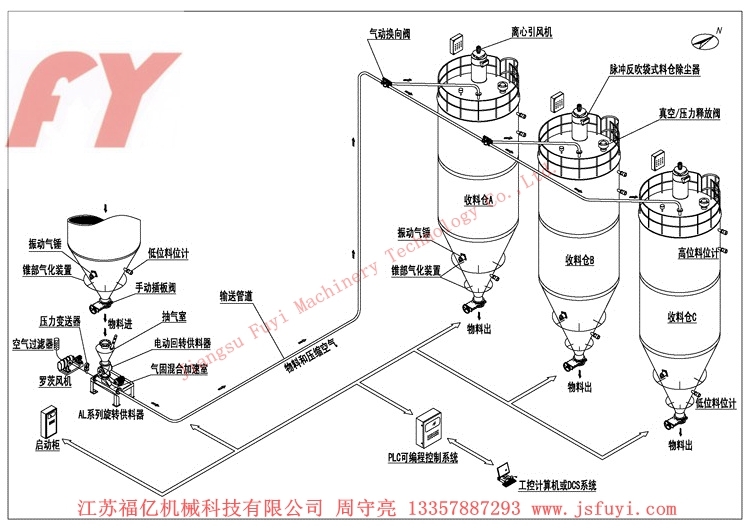

4.Sơ đồ quy trình của hệ thống công nghệ

Hệ thống vận chuyển khí nén chân không áp suất âm và hệ thống vận chuyển khí nén kiểu tương tác loãng áp suất dương đều có thể kết hợp 1 cách phù hợp với nhau , hình thành 1 hệ thống tổ hợp , và vì nó có cả 2 ưu điểm của 2 hệ thống trên , nên có thể đáp ứng các yêu cầu phức tạp trong quá trình sản xuất

Chú ý : tỷ lệ khí thức ăn m là chỉ về tỷ lệ trọng lượng vật liệu trong ống dẫn và trọng lượng khong khí trong cùng 1 thời điểm . Tỷ lệ vật liệu không khí còn được gọi là tỷ lệ trộn
