tên: Dòng máy trộn băng xoắn ốc kiểu nằm ngang WLDH

từ khóa:
Mô tả: My trộn băng xoắn ốc kiểu nằm ngang được hợp thnh từ xi lanh hnh chữ U, phiến l khuấy băng xoắn ốc v cc thnh phần truyền tải

Chi tiết

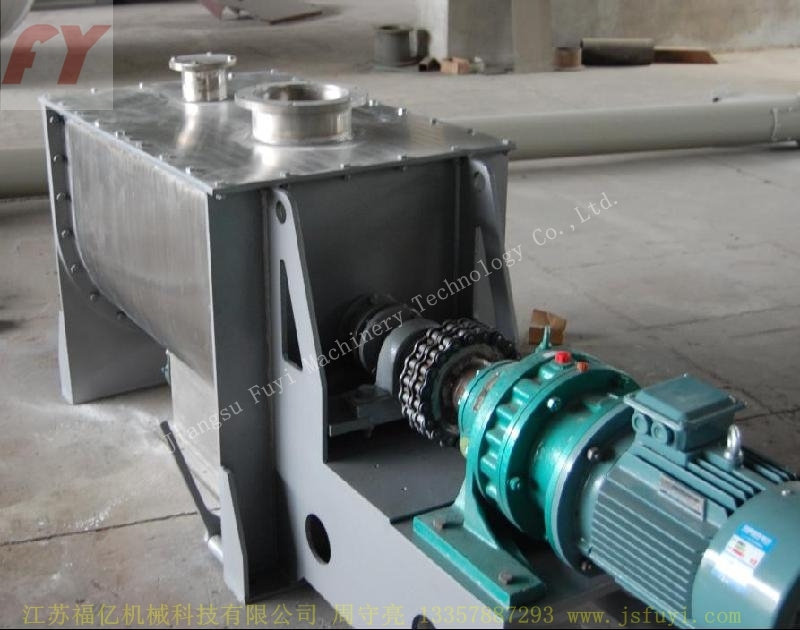

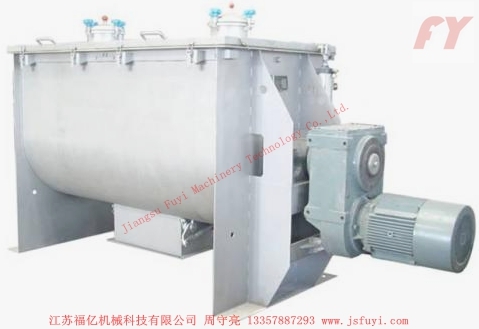

Dòng máy trộn băng xoắn ốc kiểu nằm ngang WLDH

1. Giới thiệu sản phẩm

    Máy trộn băng xoắn ốc kiểu nằm ngang được hợp thành từ xi lanh hình chữ U, phiến lá khuấy băng xoắn ốc và các thành phần truyền tải; phiến lá dạng băng xoắn ốc thông thường làm thành tầng đôi, khi làm việc băng xoắn ốc tầng ngoài đem vật liệu từ hai bên đến trung ương tụ tập, băng xoắn ốc tầng trong đem vật liệu từ trung tâm đến hai bên vận chuyển, hình thành trộn đối lưu. Thành phần khuấy còn có thể làm thành kiểu cánh khuấy hoặc tăng phi đao, thích ứng với các loại vật liệu khác nhau. Nắp xi lanh có thể làm thành dạng vòm hoặc kiểu mở hoàn toàn, dạng vòm có thể chịu áp, còn kiểu mở hoàn toàn tiện tẩy rửa bộ phận bên trong của thiết bị. máy này có những ưu điểm như sau: phạm vi sử dụng rộng rãi, độ pha trộn đồng đều cao, thời gian pha trộn ngắn, hệ số tải lớn.

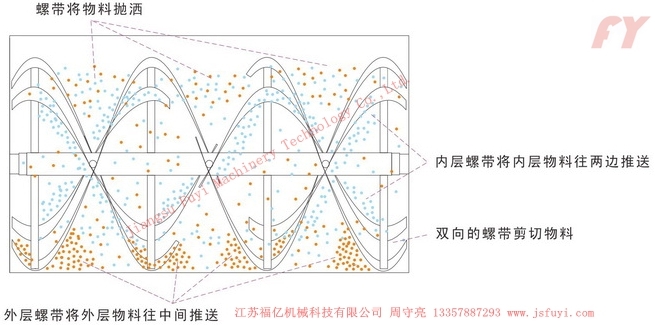

2. Nguyên lí làm việc

    Dưới lực điều khiển trục máy khuấy và bên ngoài băng xoắn ốc, hình thức uốn quanh phối hợp phương hướng xoay chuyển đem vật liệu từ cả hai đầu kho hình chữ U thúc đẩy đến khu trung tâm, còn bên trong băng xoắn ốc đem vật liệu từ giữa thúc đẩy đến hai đầu, hình thành trộn đối lưu. Trung tâm phần đáy xi lanh nằm ngang của máy trộn mở cửa xuất vật liệu, cấu trúc quay cuộn của lớp bên ngoài băng xoắn ốc cũng phối hợp trục chính xoay chuyển phương hướng đẩy các vật liệu ở bức tường bên trong của xi lanh đến cửa xuất vật liệu trung tâm mà đi ra, đảm bảo các vật liệu trong xi lanh đi ra không góc chết.



3. Ứng dụng trong các lĩnh vực

    Máy trộn băng xoắn ốc kiểu nằm thích hợp dùng trong việc trộn các vật liệu bột với bột, hạt với bột, các vật liệu bột với một lượng nhỏ các chất lỏng, được sử dụng rộng rãi trong các ngành công nghiệp hóa chất, y dược, thực phẩm, thức ăn chăn nuôi, nhựa và các vật liệu xây dựng, có thể sản xuất theo tiêu chuẩn GMP. Máy có tính thích ứng rộng rãi đối với các vật liệu hỗn hợp, đối với các vật liệu có tính bám dính có thể trộn đều, đối với các vật liệu hạt có thể cố gắng duy trì sự hoàn chỉnh của hạt và đối với các vật liệu có sự chênh lệch đạt đến 1:1000~10000 có thể trộn tương đối tốt. Máy còn có thể căn cứ vào yêu cầu của khách hàng sản xuất các hình thức đặc biệt như làm nóng, làm lạnh, áp suất dương, chân không



 4. Đặc điểm cấu trúc

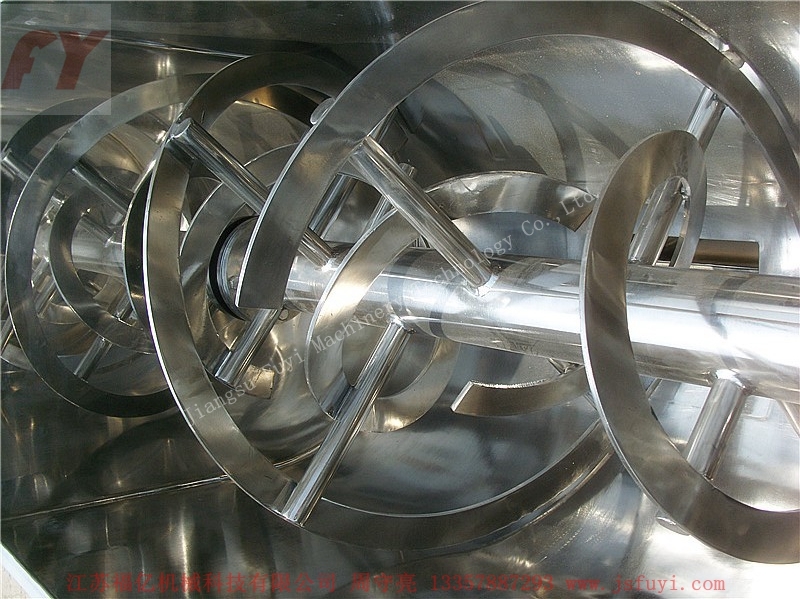

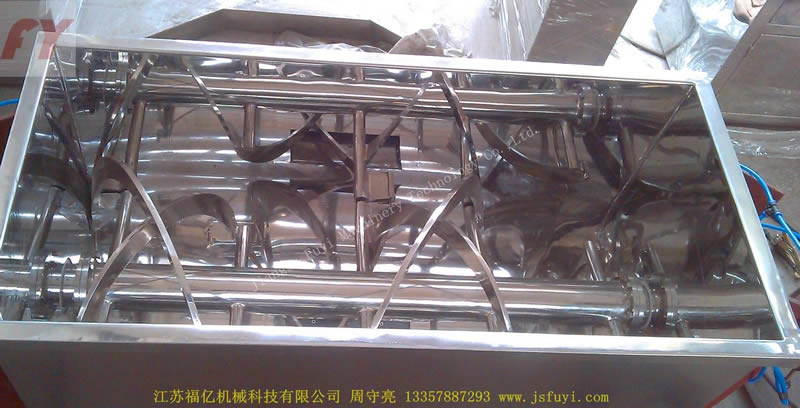

1. Máy được cấu tạo bởi một xi lanh nằm ngang, bên trong và bên ngoài băng xoắn ốc hai tầng có cấu trúc độc đáo, hoạt động ổn định, chất lượng đáng tin cậy, âm thanh nhỏ, tuổi thọ sử dụng dài, cài đặt và sửa chữa tiện lợi và có rất nhiều loại kết cấu máy khuấy, là thiết bị trộn đa năng. Trong các loại máy trộn, hiệu quả của máy trộn sợi xoắn ốc kiểu nằm ngang không chịu ảnh hưởng bởi độ lớn nhỏ của hạt.

 2. Có tốc độ trộn nhanh, độ trộn đều cao, đặc biệt là tính bám dính, trên băng xoắn ốc có thể lắp đặt cái nạo, đối với các vật liệu có tính bám dính cũng cho ra hiệu quả trộn rất tốt.

3. Dưới yêu cầu trộn các vật liệu khác nhau ( mỗi lần trộn các vật liệu đặt biệt đều phải làm sạch), áp dụng cho các cấu trúc băng xoắn ốc và lớp vỏ làm nóng, sấy khô khác nhau.

4. Sợi xoắn ốc xoay chuyển qua lại lắp đặt trên cùng một trục ngang, hình thành môi trường trộn động lực thấp hiệu quả cao. Trong quá trình trộn ổn định đã giảm sự phá hoại đối với các vật liệu dễ vỡ, lắp thêm cấu trúc phi đao cũng có tác dụng làm tan vỡ, cũng có thể lặp thêm hệ thống phun dịch, làm cho việc trộn các chất lỏng và bột càng đồng đều hơn.

5. Trên thân máy nằm ngang cũng có thể mở cửa làm sạch để tiện cho việc cung cấp việc tẩy rửa cho khách hàng. Độ cao tổng thể của thiết bị tương đối thấp để tiện cho việc cài đặt.

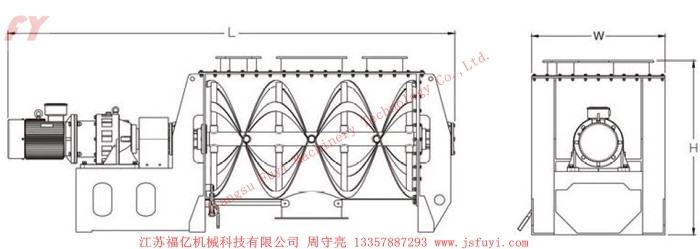

五.Quy cách kĩ thuật





Mẫu mã và quy cách

Công suất của động cơ (kw)

Chuyển tốc (r/min)

Lượng pha trộn(m3)

L×W×H(mm)

Trọng lượng của thiết bị (kg)

WLDH-0.05

2.2

76

30

900×500×10

280

WLDH-0.1

2.2

76

60

1080×758×615

330

WLDH-0.3

4

66

180

1550×812×1015

780

WLDH-0.5

5.5

66

300

1975×1059×1120

955

WLDH-1

11

41

600

2340×1380×1455

1400

WLDH-1.5

15

37

900

2430×1450×1600

2000

WLDH-2

18.5

33

1200

2480×1651×1800

2500

WLDH-2.5

22

33

1500

2700×1700×1850

2900

WLDH-3

22

33

1800

2945×1896×1980

3300

WLDH-4

22

29

2400

3038×1946×2205

3600

WLDH-5

30

29

3000

3932×2010×2035

4620

WLDH-6

37

26

3600

3938×1882×2246

5300

WLDH-8

45

26

4800

3986×2160×2516

6800

WLDH-10

55

23

6000

4500×2270×2667

8900

WLDH-12

55

21

7200

4500×2466×2785

9520

WLDH-15

75

21

9000

5363×2470×3020

9950

WLDH-20

75

19

12000

5670×2650×3150

11140

WLDH-25

90

17

15000

6800×2730×3200

15500

WLDH-30

110

17

18000

8500×2800×3300

16000

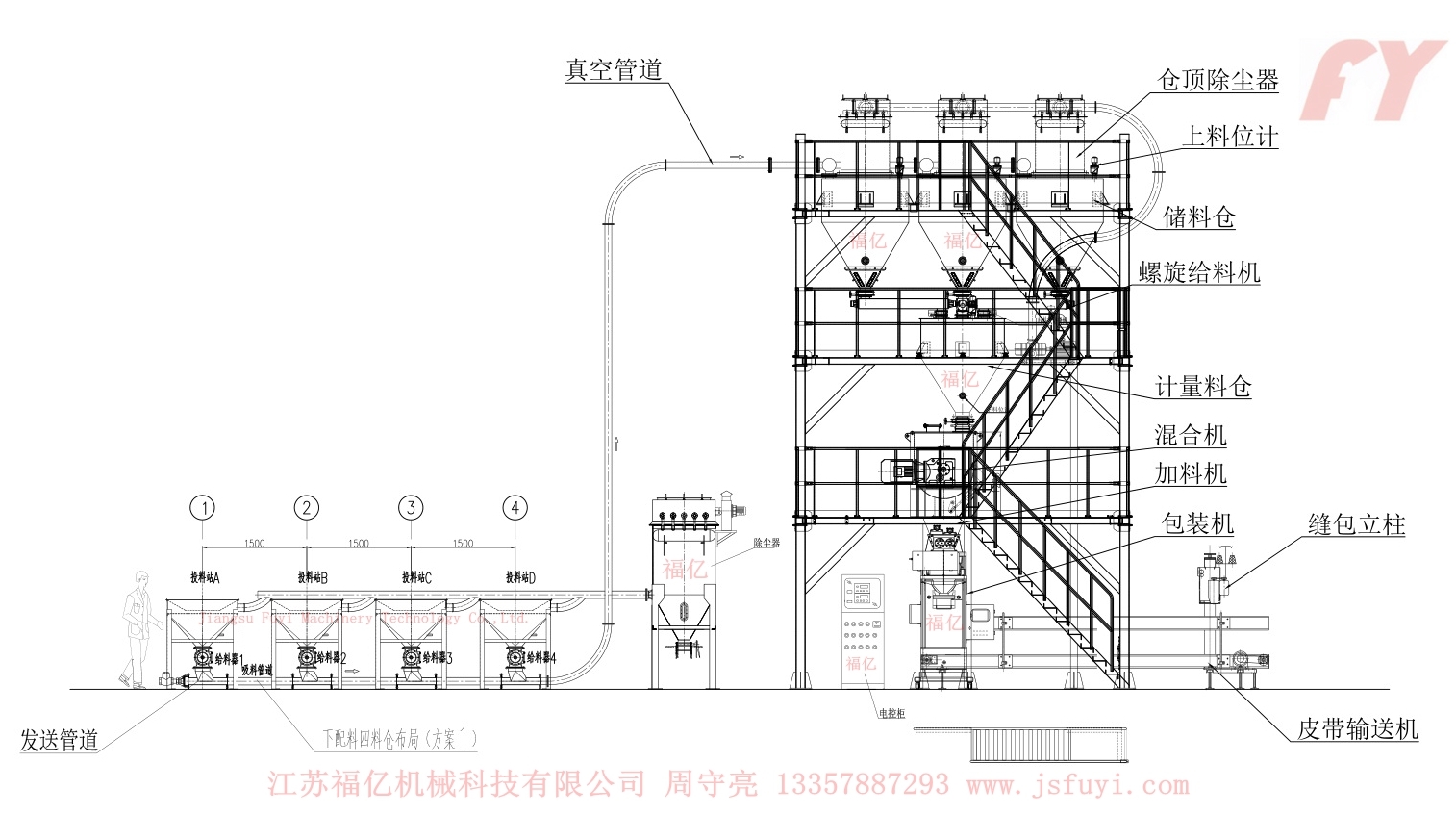

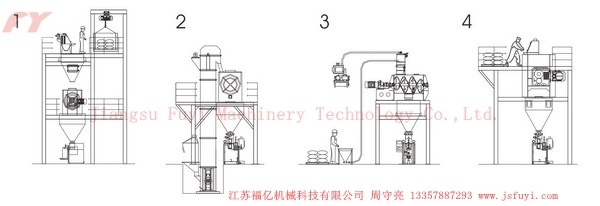

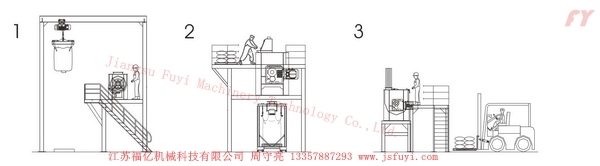

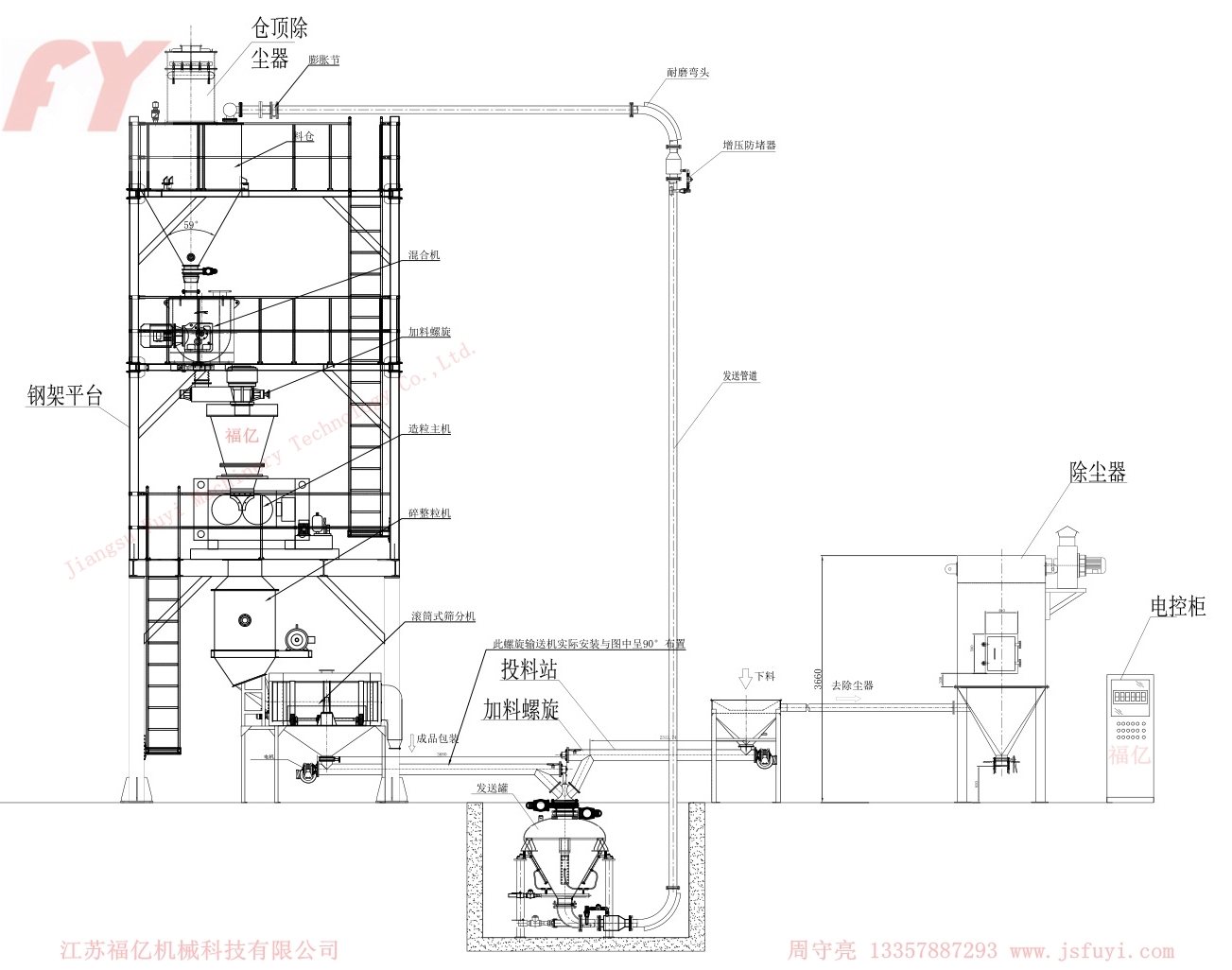

6. Sơ đồ lưu trình

      1:Dùng nguyên liệu túi tấn, cần cẩu lắp ghép, kết hợp máy khử bụi trực tiếp tiến hành bỏ vật liệu vào;
      2
:Dựng lên nền tảng đa tầng, công nhân tháo túi bỏ vật liệu vào, sau khi trộn và xuất vật liệu thì áp dụng máy đóng gói băng tấn;
      3
:Sử dụng thiết bị trộn đơn giản và dễ dàng nhất, sau đó trật tiếp bỏ và xả vật liệu, cấu hình xe nâng bốc xếp hàng;

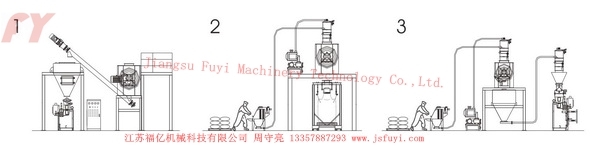

   1:Sử dụng cnền tảng công nhân bỏ vật liệu, sau khi vật liệu trộn lẫn thì xoắn ốc vào kho chứa sản phẩm rồi tiếp tục vào thiết bị đóng gói;
   2
:Áp dụng phương thức lên vật liệu chân không, bỏ vật liệu trên mặt đất, sau khi trộn lẫn xuất vật liệu thì áp dụng máy đóng gói băng tấn;
   3
:Sau khi vận chuyển, trộn lưu trữ lên vật liệu chân không nhiều cấp rồi tiến hành đóng gói;

   1:Bàn thao tác nhiều tầng, cấu trúc kiểu một thể, gồm: thiết kế, thang chở hàng vận chuyển vật liệu , bỏ vật liệu, trữ hàng vào kho, đóng gói.
   2
:Áp dụng máy nâng cao kiểu đấu vận chuyển vật liệu, rồi vào trộn lẫn, trữ hàng vào kho vá đóng gói;
   3
:Máy lên vật liệu chân không bỏ vật liệu, trộn lẫn, trữ hàng vào kho rồi đóng gói, trên dưới cấu trúc một thể;
   4
:Nhân công bỏ vật liệu, trộn lẫn, trử hàng vào kho rồi đóng gói, trên dưới cấu trúc một thể;

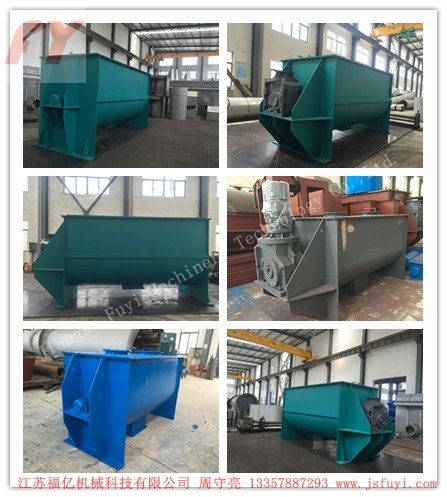

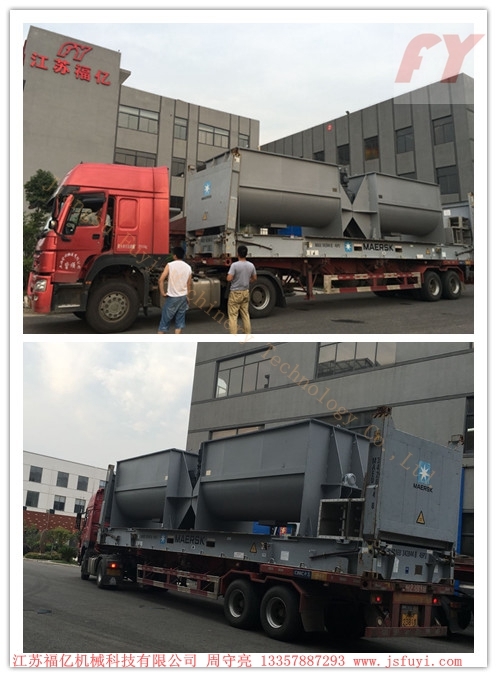

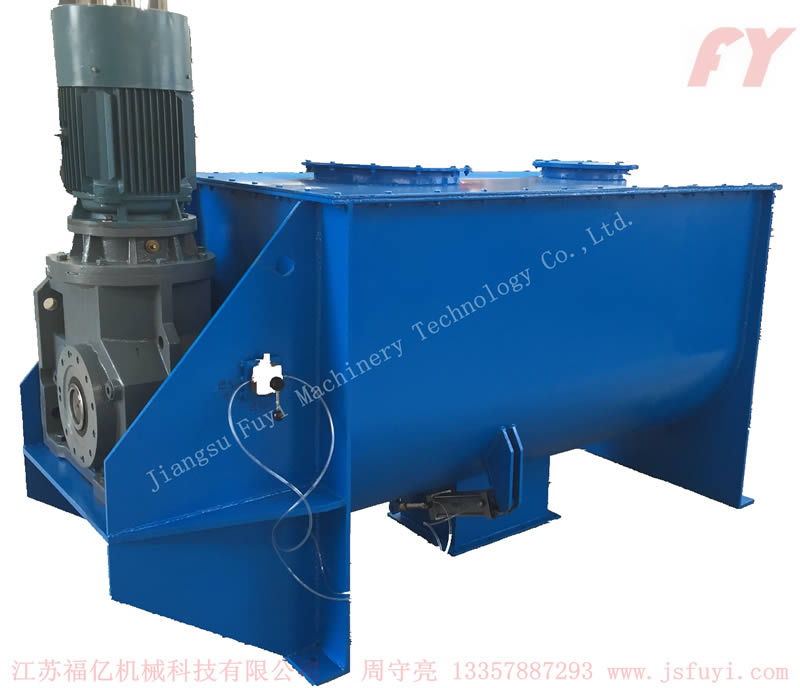

7.  Thiết bị đợi gửi hàng và gửi hàng

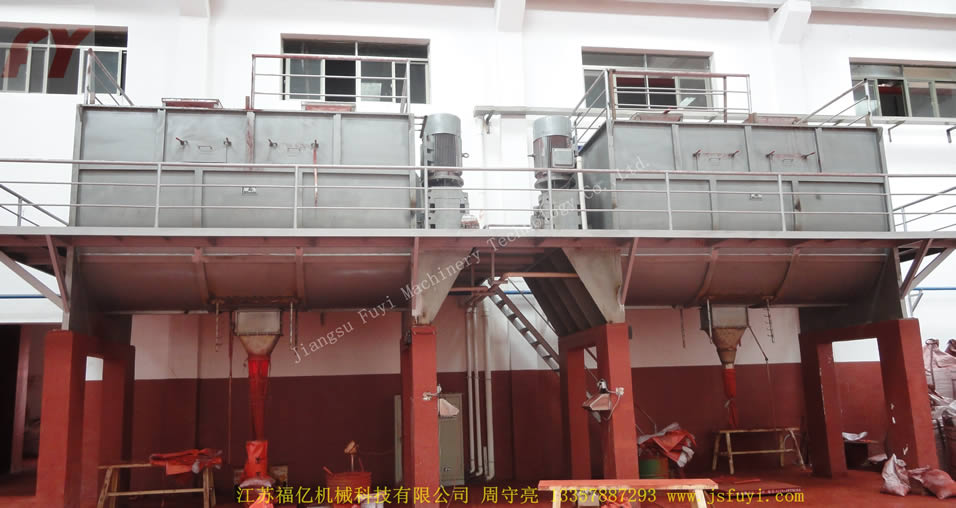

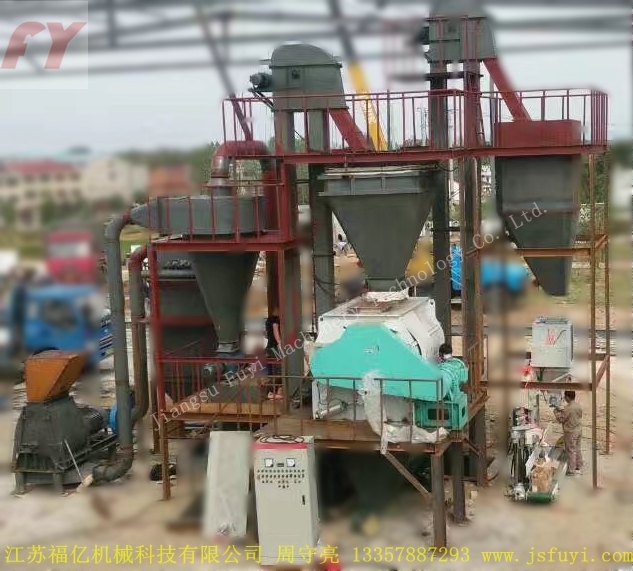

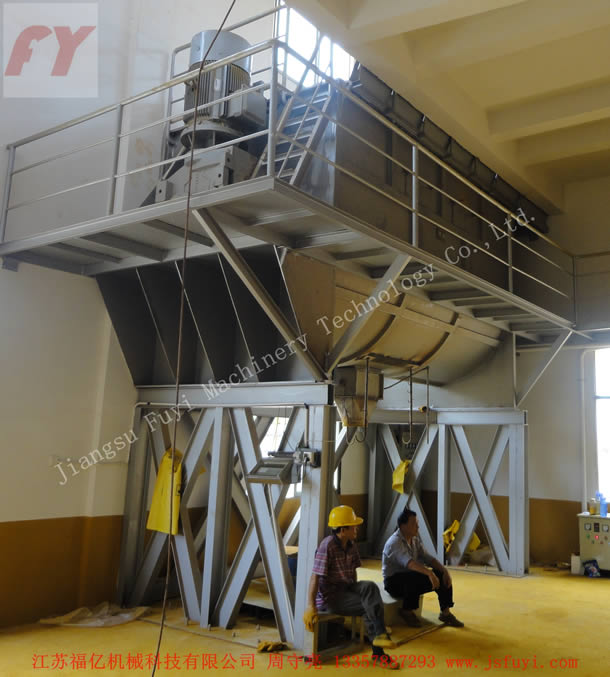

8. Hình chụp hiện trường


9. Khách hàng hiện trường
